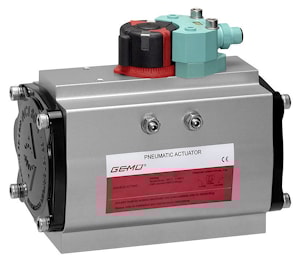

Пневматический привод GEMU ADA / ASR

Конструкция
Этот пневматический четвертьоборотный привод работает по принципу двухпоршневой реечной передачи и доступен в двух вариантах: двойного действия (ADA) или одинарного действия (ASR). Он идеально подходит для монтажа на поворотных дисковых затворах и шаровых кранах со стандартизированными интерфейсами в соответствии с ISO 5211 или DIN 3337 (F03-F25). Для крепления аксессуаров также доступны определенные монтажные приспособления в соответствии с VDI/VDE 3845 и NAMUR (управляющий воздушный соединитель). Особенности Корпус
• Версия A: алюминиевый корпус имеет твердое анодирование как внутри, так и снаружи. Такая обработка означает, что поверхность будет чрезвычайно износостойкой (что приводит к снижению износа соседних динамических компонентов). Кроме того, это означает, что может быть достигнут хороший уровень устойчивости к внешним воздействиям окружающей среды (например, промышленной атмосферы). Торцевые крышки снабжены эпоксидным покрытием (80-90 мкм).
• Версия F: Алюминиевый корпус и торцевые крышки снабжены высококачественным эпоксидным покрытием (80-90 мкм). Вал и винты изготовлены из нержавеющей стали. Это обеспечивает превосходный уровень защиты от коррозии. Этот тип покрытия был опробован и протестирован в оффшорном секторе и в зданиях, которые имеют постоянную конденсацию и сильное загрязнение воздуха, среди прочего. Оптический индикатор положения
Многофункциональный индикатор используется в качестве оптического индикатора положения. Он также может использоваться для управления механическими или индуктивными переключателями для электронной обратной связи по положению. Настройка конечных положений
Диапазон настройки составляет ±5° (от 85° до 95°). Это регулировочное устройство было разработано для чрезвычайно простого использования и реализовано с помощью точной кулачковой системы. Настройки могут быть реализованы без снятия привода. Используя ограничитель хода (опция), конечные положения могут быть установлены в диапазоне от 0° до 90°. Преимущества
• Прочная конструкция
• Низкий износ
• Высокая цикличность
• Надежная и проверенная конструкция привода
• Гибкость и универсальность
• Простая установка
• Простая настройка точек переключения
• Версия ATEX II 2G/D c LCIE 05 AR 022 (опционально)
• Сертификация SIL 3
• Привод в соответствии с EN ISO 15714-3
