Вращающееся соединение типа RTQ является запатентованным продуктом, разработанным нашей компанией на базе серии Q с устранением ряда конструктивных недостатков. В данной модели добавлено направляющее кольцо, что обеспечивает более высокую точность соосности. В конструкции использован двойной сферический уплотнительный узел, где в качестве материала уплотнительного кольца применяется импортный сурьмянистый графит. Пружины изготовлены из импортной нержавеющей стали марки 631, обладающей повышенной жаропрочностью. Вал (ротор) выполнен из жаропрочной легированной стали с финишной полировкой поверхности и карбонитрированием, что значительно повышает предельные рабочие параметры и общую износостойкость изделия

Условия эксплуатации

Рабочая среда: горячая вода, пар, термальное масло (термомасло).

Максимальное давление: 2,0 МПа.

Максимальная температура: 300 °C.

Максимальная частота вращения: 50–200 об/мин (зависит от типоразмера/диаметра).

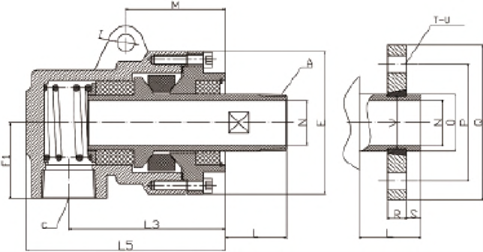

ТИПОРАЗМЕР	МОДЕЛЬ	A	C	F1	E(Ф)	I	M	H	L	L5	L3	N（Ф）	БЫСТРОСЪЕМНЫЙ ФЛАНЕЦ	0（Ф）	P(Ф)	Q(Ф)	R	S	T	U（Ф）	V(Ф)
15	RTQ-D15	R1/2	RC1/2	43	83	10	54	61	40	118	91	15					-
20	RTQ-D20	R3/4	RC3/4	43	83	10	54	61	40	118	91	19	F	27	75	105	16	8	4	14	25
25	RTQ-D25	RI	RC1	50	95	12	62	70	50	140	108	24	F	33.5	85	115	16	8	4	14	30.5
32	RTQ-D32	R1-1/4	RC1-1/4	62	112	14	83	81	55	160	125	30	F	42	100	140	18	12	4	18	39
40	RTQ-D40	R1-1/2	RC1-1/2	68	122	16	88	86	58	178	138	38	F	48	110	150	18	12	4	18	45
50	RTQ-D50	R2	RC2	81	152	18	106	103	65	212	166	48	F	60	125	165	20	15	4	18	56
65	RTQ-D65	R2-1/2	RC2-1-2	92	172	20	118	116	87	242	182	64	F	78	145	185	20	18	4	18	74
