RTHD/RTHD-F
COM_VIRTUEMART_PRODUCT_NOSTOCK

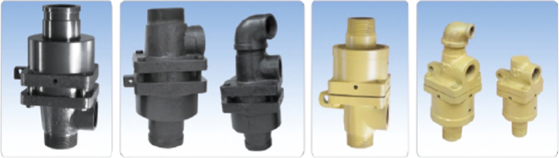

Вращающееся соединение типа RTH является запатентованным продуктом, разработанным нашей компанией на базе соединений типа H. В этой модели реализован внешний многопружифнный, сбалансированный по давлению (или сбалансированный в отношении уплотнения) дизайн. Такая конструкция обеспечивает более свободный проход рабочей среды и равномерную эластичную компенсацию, что делает систему нечувствительной к образованию накипи. Уплотнительные пары трения (подвижное и неподвижное кольца) легко заменяются, что значительно снижает эксплуатационные расходы для пользователя. Кроме того, детали, контактирующие со средой внутри, выполнены из нержавеющей стали или прошли антикоррозионную обработку. Соединение RTH унаследовало все преимущества типа H (малые габариты, малый вес, низкий момент трения), при этом обеспечивая более высокую надежность уплотнения и значительно более длительный срок службы.
Условия эксплуатации
Рабочая среда: охлаждающая жидкость, горячая/холодная вода, масло, сжатый воздух, низкотемпературный пар.
Максимальное давление: 1,8 МПа.
Максимальная температура: 120 °C.
Максимальная частота вращения: 200 об/мин – 3000 об/мин (максимальная частота вращения зависит от типоразмера/диаметра).
ТИПОРАЗМЕР | МОДЕЛЬ | A | C | I | M | H | H1 | L | L3 | L5 | N(Ф) | БЫСТРОСЪЕМНЫЙ ФЛАНЕЦ | О(Ф) | P(Ф) | Q(Ф) | R | S | T | U(Ф) | V(Ф) |
25 | RTH-D25 | R1 | Rc1 | 10 | 82 | 74 | 56 | 48 | 99 | 123 | 23 | -F | 34 | 85 | 115 | 16 | 10 | 4 | 14 | 31 |
32 | RTH-D32 | R1-1/4 | Rc1-1/4 | 12 | 93 | 87 | 66 | 53 | 113 | 139 | 31 | -F | 44 | 100 | 140 | 18 | 12 | 4 | 18 | 41 |
40 | RTH-D4O | R1-1/2 | Rc1-1/2 | 12 | 98 | 96 | 71 | 60 | 122 | 160 | 38 | -F | 49 | 110 | 150 | 18 | 12 | 4 | 18 | 46 |
50 | RTH-D50 | R2 | Rc2 | 16 | 119 | 118 | 92 | 66 | 148 | 188 | 49 | -F | 60 | 125 | 165 | 20 | 15 | 4 | 18 | 56 |
65 | RTH-D65 | R2-1/2 | Rc2-1/2 | 12 | 80 | 150 | 99 | 73 | 165 | 216 | 64 | -F | 78 | 145 | 185 | 20 | 18 | 4 | 18 | 74 |
80 | RTH-D80 | R3 | Rc3 | 14 | 82 | 165 | 105 | 75 | 175 | 222 | 75 | -F | 90 | 160 | 200 | 20 | 20 | 8 | 18 | 86 |
100 | RTH-D100 | R4 | Rc4 | 16 | 100 | 205 | 133 | 107 | 210 | 285 | 98 | -F | 118 | 180 | 200 | 22 | 22 | 8 | 18 | 113 |
