QS-G/QS-GF
COM_VIRTUEMART_PRODUCT_NOSTOCK
Для вращающегося соединения типа Q использует сферическая (шаровая) конструкция уплотнения, что обеспечивает автоматическую центровку и автоматическую компенсацию. В качестве опорного элемента используется цилиндрический графитовый подшипник (опора), что позволяет выдерживать более высокие температуры. Конструкция проста, обеспечивает надежную герметизацию, не требует смазки и технического обслуживания (самосмазывающаяся). Благодаря чему данный тип соединений нашел широкое применение.

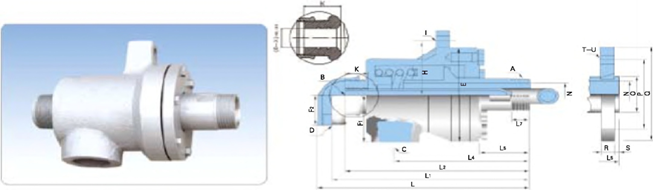

ТИПОРАЗМЕР | МОДЕЛЬ | A | B | C | D | E (Ф) | F1 | F2 | H | 1 | K | L | L1 | L2 | L4 | L5 | L7 | N (Ф) | ИСПОЛНЕНИЕ С ВРАЩАЮЩЕЙСЯ ВНУТРЕННЕЙ ТРУБОЙ | B-X | ФЛАНЕЦ | 0 (Ф) | P (Ф) | Q (Ф) | R | S | T | U (Ф) |
20 | QS-G20-8 | R3/4 | G1/4 | Rc3/4 | Rc1/2 | 76 | 35 | 30 | 50 | 12 | 35 | 195 210 | 180 195 | 166 171 | 118 133 | 40 55 | 20 | 18 | QS-X20-8 | 12 | -F | 27 | 75 | 105 | 16 | 8 | 4 | 14 |
25 | QS-G25-10 | R1 | G3/8 | Rc3/4 | RC1/2 | 96 | 48 | 33 | 58 | 12 | 35 | 239 243 | 224 228 | 180 207 | 155 159 | 48 52 | 22 | 25 | QS-X25-10 | 16 | -F | 33.5 | 85 | 115 | 16 | 8 | 4 | 14 |
32 | QS-G32-15 | R1-1/4 | G1/2 | Rс1 | Rc1/2 | 120 | 63 | 38 | 70 | 14 | 40 | 250 254 | 235 239 | 219 223 | 152 156 | 58 62 | 25 | 30 | QS-X32-15 | 19 | -F | 42 | 100 | 140 | 18 | 12 | 4 | 18 |
40 | QS-G40-20 | R1-1/2 | G3/4 | Rc1-1/4 | Rc3/4 | 130 | 70 | 43 | 78 | 16 | 45 | 291 | 273 | 254 | 187 | 69 | 30 | 38 | QS-X40-20 | 25 | -F | 48 | 110 | 150 | 18 | 12 | 4 | 18 |
50 | QS-G50-25 | R2 | G1 | Rс1-1/2 | Rcl | 160 | 85 | 51 | 85 | 18 | 48 | 318 323 | 297 302 | 285 290 | 186 191 | 65 69 | 32 | 48 | QS-X50-25 | 31 | -F | 60 | 125 | 165 | 20 | 15 | 4 | 18 |
65 | QS-G65-32 | R2-1/2 | G1-1/4 | RC2 | RC1-1/4 | 140 | 90 | 62 | 95 | 20 | 55 | 399 414 | 371 381 | 351 366 | 200 215 | 81 96 | 35 | 64 | QS-X65-32 | 40 | -F | 78 | 145 | 185 | 20 | 18 | 4 | 18 |
Примечание: В таблице размеров параметр «L»: в левой колонке указан размер для резьбового соединения, в правой - для фланцевого соединения.
