Прямоугольные гидравлические поворотные соединения (гидравлические шарниры)
COM_VIRTUEMART_PRODUCT_NOSTOCK
Гидравлические поворотные соединения серий JL-DD и JL-DG предназначены для использования в узлах, работающих под высоким давлением с низкой частотой вращения или осцилляции (качания). Изделия отличаются компактными размерами и удобством монтажа. Конструкция полностью выполнена из нержавеющей стали. В моделях с большим условным проходом (типоразмером) в качестве опорных элементов используются самосмазывающиеся композитные подшипники. Данные соединения обычно применяются в гидравлических системах с рабочей жидкостью нормальной температуры. Обычно используется в гидравлических системах, где рабочая среда масло комнатной температуры, с максимальным давлением 20,5 МПа и работает на низких скоростях вращения или качения

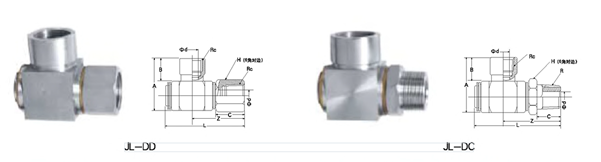

МОДЕЛЬ | ТИПОРАЗМЕР | R*G | L | A | B | d | C | H | Z | МАССА(g) |
JL04DD | 04 | 1/4 | 49 | 36 | 17 | 5 | 16 | 19 | 31 | 115 |
JL06DD | 06 | 3/8 | 56 | 42 | 20 | 8 | 19 | 22 | 36 | 165 |
JL08DD | 08 | 1/2 | 66 | 50 | 23 | 11 | 22 | 27 | 43 | 270 |
JL12DD | 12 | 3/4 | 80 | 63 | 27 | 16 | 25 | 36 | 51 | 610 |
JL16DD | 16 | 1 | 89 | 70 | 29 | 21 | 28 | 41 | 57 | 795 |
JL20DD | 20 | 11/4 | 102 | 81 | 31 | 28 | 30 | 50 | 64 | 1300 |
JL24DD | 24 | 11/2 | 116 | 93 | 33 | 34 | 32 | 55 | 72 | 1950 |
JL32DD | 32 | 2 | 129 | 106 | 36 | 435 | 35 | 70 | 80 | 2780 |
МОДЕЛЬ | ТИПОРАЗМЕР | R*G | L | A | B | d | C | H | Z | МАССА(g) |
JL04DC | 04 | 1/4 | 54 | 36 | 17 | 5 | 13 | 19 | 36 | 115 |
JL06DC | 06 | 3/8 | 62 | 42 | 20 | 8 | 16 | 22 | 42 | 165 |
JL08DC | 08 | 1/2 | 73 | 50 | 23 | 11 | 19 | 27 | 50 | 290 |
JL12DC | 12 | 3/4 | 88 | 63 | 27 | 16 | 21 | 36 | 59 | 615 |
JL16DC | 16 | 1 | 97 | 70 | 29 | 21 | 23 | 41 | 65 | 830 |
JL20DC | 20 | 11/4 | 111 | 81 | 31 | 28 | 25 | 50 | 73 | 1320 |
JL24DC | 24 | 11/2 | 126 | 93 | 33 | 34 | 27 | 55 | 82 | 1990 |
JL32DC | 32 | 2 | 144 | 106 | 36 | 435 | 30 | 70 | 95 | 3035 |
