Поворотные соединения (возвратно-поступательные)

Конструктивные особенности

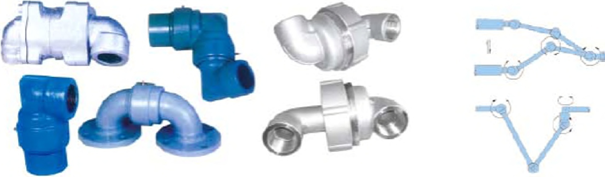

Поворотные соединения для возвратно-поступательного движения (также называемые «шарнирными» или «подвижными» соединениями типа «живой шарнир») используются для создания подвижных соединений между жесткими трубопроводами при транспортировке жидких или газообразных сред. Выбор конкретной модели зависит от условий эксплуатации и требуемого условного прохода (DN). Данный тип изделий широко применяется в таких устройствах, как вулканизационные прессы для резины, стендеры для налива нефтепродуктов (наливные стояки) и аналогичном оборудовании.

Примечание: за подробными чертежами и данными по монтажу обращайтесь к специалистам нашей компании.

Условия эксплуатации

Максимальная температура: 200 °C.

Максимальное давление: 5,5 МПа.

Рабочая среда: пар, вода, масло.

Режим работы: низкоскоростное вращение или качание (возвратно-поступательное движение).

Типоразмеры (DN): 6, 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200.
