Вращающееся соединение типа D является продуктом ранней разработки нашей компании. Соединение оснащено двухторцевым уплотнением и внутренним компенсатором из нержавеющей стали (волновой компенсатор). Конструкция соединения является относительно сложной. В настоящее время большинство клиентов предпочитают использовать вместо него модель RTH, разработанную нашей компанией.

Рабочая среда: охлаждающая жидкость, горячая/холодная вода, сжатый воздух, низкотемпературный пар.

Максимальное давление: 1,8 МПа.

Максимальная температура: 120 °C.

Максимальная частота вращения: 100 об/мин – 500 об/мин (максимальная скорость зависит от типоразмера/диаметра).

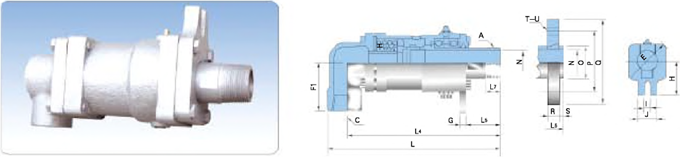

ТИПОРАЗМЕР	МОДЕЛЬ	A	C	E	F1	G	H	I	J	L	L4	L5	l7	ФЛАНЕЦ	N(Ф)	O(Ф)	P(Ф)	Q(Ф)	R	S	T	U(Ф)
15	Dd15	R1/2	Rc1/2	79	40	10	55	14	34	183	166	57	20	-F	14	26	65	95	14	8	4	14
20	Dd20	R3/4	Rc3/4	89	45	10	65	18	38	201	181	49	22	-F	18	29	75	105	16	8	4	14
25	Dd25	R1	Rс1	110	55	10	70	14	40	258	233	65	25	-F	25	40	85	115	16	10	4	14
32	Dd32	R1-1/4	Rc1-1/4	119	78	11	82	18	48	266	236	60	28	-F	32	44	100	140	18	12	4	18
40	Dd40	R1-1/2	Rc1-1/2	125	83	10	92	20	50	299	267	71	30	-F	38	48	110	150	18	12	4	18
50	Dd50	R2	Rc2	167	88	14	95	20	50	320	282	68	32	-F	50	60	125	165	20	16	4	18
65	Dd65	R2-1/2	Rc2-1 /2	186	110	14	120	18	50	359	314	72	42	-F	64	75	145	185	20	18	4	18
80	Dd80	R3	Rc3	207	115	16	130	24	54	404	348	94	45	-F	75	90	160	200	20	20	8	18
100	Dd100	R4	RC4	277	120	20	160	28	80	705	623	118	50	-F	98	120	180	220	22	22	8	18
