Уплотнительные кольца (сегментные)
COM_VIRTUEMART_PRODUCT_NOSTOCK
При использовании опорных колец канавок не допускайте превышения предельно допустимой скорости. Максимальная линейная скорость: 10 м/с.
Конструктивные особенности
Уплотнительные кольца являются специализированным изделием, обеспечивающим герметичность за счет собственной упругости. Использование нескольких колец позволяет создать лабиринтное уплотнение, что обеспечивает высокую стабильность герметизации. Основная область применения: высокотемпературные и агрессивные среды, где требуется уплотнение валов для минимизации потерь смазки и улучшения условий работы подшипников. Благодаря своей конструкции, такие кольца решают многие проблемы, недоступные для других видов уплотнений. В настоящее время они успешно применяются в различных механизмах, включая оборудование для производства стали, двигатели внутреннего сгорания, подшипники поворотных стендов, трансмиссионные системы, генераторные установки и др. Уплотнительные кольца данного типа являются современной заменой традиционным сальникам.
Условия эксплуатации
Максимальная температура: 600 °C. Максимальная линейная скорость: 10 м/с.

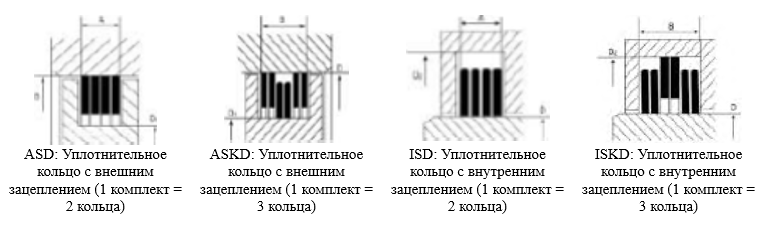

ДИАМЕТР ОТВЕРСТИЯ D | РАЗМЕР УПЛОТНИТЕЛЬНОГО КОЛЬЦА | ШИРИНА КАНАВКИ | ДИАМЕТР КАНАВКИ D1 | ДИАМЕТР КАНАВКИ D2 | ||
RB | RD | A | B | |||
15- 24.5 | 1.0 | 1.3 | 2.96 | 4.3 | D-2.6 | D-2.6 |
25- 29.5 | 1.2 | 1.3 | 2.9 | 4.3 | D-3.0 | D+3.0 |
30- 35.5 | 1.5 | 1.3 | 2.9 | 4.3 | D-3.6 | D+3.6 |
36- 42.5 | 1.8 | 1.3 | 2.9 | 4.3 | D-4.2 | D+4.2 |
43- 48.5 | 2.2 | 1.45 | 3.2 | 4.8 | D-5.0 | D+5.0 |
49- 51.5 | 2.4 | 1.45 | 3.2 | 4.8 | D-5.4 | D+5.4 |
52- 59.5 | 2.6 | 1.45 | 3.2 | 4.8 | D-5.8 | D+5.8 |
60- 69.5 | 2.8 | 1.65 | 3.6 | 5.4 | D-6.2 | D+6.2 |
70- 74.5 | 3.1 | 1.65 | 3.6 | 5.4 | D-6.8 | D+6.8 |
75- 79.5 | 3.3 | 1.65 | 3.6 | 5.4 | D-7.2 | D+7.2 |
80- 89.5 | 3.5 | 1.65 | 3.6 | 5.4 | D-7.6 | D+7.6 |
90- 99.5 | 3.8 | 1.65 | 3.6 | 5.4 | D-8.2 | D+8.2 |
100- 104.5 | 4.1 | 1.65 | 3.6 | 5.4 | D-8.8 | D+8.8 |
105- 109.5 | 4.3 | 1.96 | 4.3 | 6.4 | D-9.2 | D+9.2 |
110- 119.5 | 4.6 | 1.96 | 4.3 | 6.4 | D-9.8 | D+9.8 |
120- 129.5 | 5.0 | 1.96 | 4.3 | 6.4 | D-10.8 | D+10.8 |
130- 149.5 | 5.5 | 1.96 | 4.3 | 6.4 | D-11.8 | D+11.8 |
150- 170.0 | 6.0 | 2.0 | 4.4 | 6.5 | D-13.0 | D+13.0 |
150- 170.0 | 6.0 | 3.0 | 6.5 | 9.6 | D-13.0 | D+13.0 |
171- 199.0 | 7.0 | 2.0 | 4.4 | 6.5 | D-15.0 | D+15.0 |
171- 199.0 | 7.0 | 3.0 | 6.5 | 9.6 | D-15.0 | D+15.0 |
200- 259.0 | 8.0 | 2.4 | 5.3 | 7.8 | D-18.0 | D+18.0 |
200- 259.0 | 8.0 | 3.0 | 6.5 | 9.6 | D-18.0 | D+18.0 |
260- 319.0 | 9.0 | 3.0 | 6.5 | 9.6 | D-20.0 | D+20.0 |
320- 399.0 | 10.0 | 3.0 | 6.6 | 9.8 | D-22.0 | D+22.0 |
400- 439.0 | 11.0 | 3.0 | 6.6 | 9.8 | D-24.0 | D+24.0 |
440- 600.0 | 12.0 | 3.0 | 6.6 | 9.8 | D-26.0 | D+26.0 |
440- 600.0 | 12.0 | 5.0 | 10.6 | 15.9 | D-26.0 | D+26.0 |
601- 699.0 | 14.0 | 5.0 | 10.8 | 16.2 | D-32.0 | D+32.0 |
700- 799.0 | 16.0 | 5.0 | 10.8 | 16.2 | D-36.0 | D+36.0 |
800- 899.0 | 18.0 | 5.0 | 11.0 | 16.5 | D-40.0 | D+40.0 |
900- 999.0 | 20.0 | 5.0 | 11.0 | 16.5 | D-44.0 | D+44.0 |
1000-1300,0 | 22.0 | 5.0 | 11.0 | 16.5 | D-48.0 | D+48.0 |
ДОПУСК ПОСАДКИ：мм | ||||
РАЗМЕР СЕГМЕНТА | 15〜 | 105~ | 150~ | 440〜 |
104.5 | 149.5 | 439.0 | 1300.0 | |
RB | +0.10 | +0.10 | 0.12 | +0.20 |
+0.10 | -0.20 | -0.30 | -0.40 | |
RD | +0.08 | +0.10 | +0.12 | +0.14 |
-0.04 | -0.06 | -0.08 | -0.10 | |
A-B | +0.10 | +0.15 | +0.20 | +0.25 |
-0 | -0 | -0 | -0 | |
D1 | +0 | +0 | +0 | +0 |
-0.25 | -0.25 | -0.30 | -0.40 | |
D2 | +0.25 | +0.25 | +0.30 | +0.40 |
-0 | -0 | -0 | -0 | |
- При проектировании узла с учетом теплового расширения строго соблюдайте допуски на ширину посадочной канавки.
- При работе оборудования на частоте вращения свыше 1000 об/мин ширину посадочной канавки следует увеличить на 10% от номинальной.
