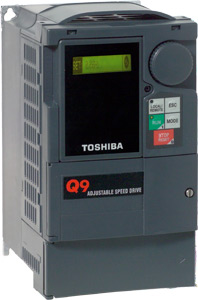

Преобразователи частоты Q9

Частотно-регулируемый преобразователь Q9 предназначен для работы в тяжелых условиях эксплуатации для управления вентиляторами (системы с переменным расходом воздуха, системы охлаждения и тд), насосами и насосными системами.

• Многофункциональный ЖК-дисплей позволяет осуществлять программирование, мониторинг и управление работой трехфазного двигателя переменного тока.
• Q9 имеет функции защиты от перегрузки привода, перегрузки двигателя, перенапряжения и короткого замыкания, что позволяет использовать Q9 для систем и объектов, требующих высокой надежности управления двигателем.
• Встроенный фильтр EMI, уменьшающий помехи RF/EMI, генерируемые приводом, которые могут влиять на работы датчиков, реле и прочего электронного оборудования системы. Использование данного конденсатора заземления: в соответствии с нормами по электромагнитной совместимости (EMC).
• Существует под-меню PID-регулирования, позволяющее легко изменять конфигурацию PID-регулирования.

Технические характеристики

• Управление на базе технологии ШИМ
• Диапазон выходной частоты: 0,01 - 299 Гц
• Управление U/f (постоянный момент, переменный момент, автоматическое повышение момента, векторное управление без обратной связи, управление U/f с задание кривой по 5 точкам, управление с постоянным магнитом, управление с использованием датчика обратной связи)
• Значение тока перегрузки: 110% в течение 1 минуты, 100% - продолжительно
• Регулировка частоты (с помощью потенциометра, при помощи 4 AI, двоичного входа, MOP)
• Точность поддержания частоты (при аналоговом задании частоты: ±0,2% от максимальной выходной частоты; при дискретном задании частоты: ±0,01% от максимальной выходной частоты)
• Время разгона/торможения: 0,1 - 6000 сек
• Аналоговые входы: 2 входа 0 - 10 Vdc, 1 вход ±10 Vdc, 1 изолированный вход 4 - 20 мА
• Аналоговые выходы: 2 выхода, программируемых на 57 функций: 0 - 10 Vdc / 0 - 20 мА, 0 - 20 мА
• Дискретные входы: 7 входных клемм, программируемых на 41 функцию
• Дискретные выходы: 3 выходные клеммы, программируемые на 83 функции (2 выхода формы А, 1 выход формы С)

Протоколы связи

• BACNet
• LonWorks
• Metasys N2
• Modbus RTU (стандартный)
• Siemens FLN (с весны 2008 года)

Условия эксплуатации

• Температура: - 10… + 40°С
• Влажность: 93% (без конденсации)
• Высота: не более 1000 м

Функции защиты

• Ток прерывания: 100 000 AIC
• Функции защиты: перенапряжение, перегрузка по току, критические значения частоты, бесперебойное функционирование при кратковременных нарушениях электроснабжения, электронная теплозащита двигателя)
• Функция авто подхвата вращающегося двигателя (определение направления и скорости вращения двигателя с последующим подхватом)
• Схема срабатывания демпферного устройства (Damper permissive circuit)
• Блокировки опасных частот (fire speed override)
