Компактные контроллеры Mitsubishi Electric
COM_VIRTUEMART_PRODUCT_NOSTOCK
ALPHA 2 (ALPHA XL)
Семейство Alpha устраняет пробел между отдельными компонентами (реле, таймеры и т.п.) и компактными контроллерами, которые слишком велики для некоторых применений. Данный контроллер отличает высокая функциональность, надежность и гибкость при умеренной стоимости. Подробнее

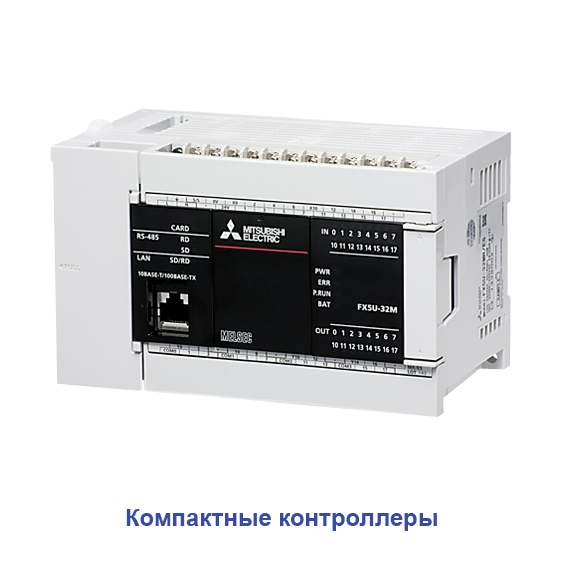

Компактные ПЛК Melsec FX5
Новое поколение FX с новыми возможностями, высокой производительностью, программной и аппаратной совместимостью с предыдущими поколениями ПЛК FX. Современные возможности коммуникаций, интеллектуальное управление позиционированием, расширенные возможности программирования. Диагностики и отладки программ с использованием нового поколения среды программирования GX Works3.
| Характеристики | FX5U | FX5UC | ||
|---|---|---|---|---|
| Питание | 100 - 240 В (AC) 24 В (DC) | 24 В (DC) | ||
| Количество входов | 16 / 32 / 40 | 16 / 32 / 48 | ||
| Количество выходов | 16 / 32 / 40 | 16 / 32 / 48 | ||
| Тип выходов | Реле/Транзистор | Транзистор | ||
| Время обработки одной логической инструкции | 0,034 мкс | 0,034 мкс | ||
Компактные ПЛК Melsec FX3
Семейство компактных ПЛК FX3 включает в себя 2 типоразмера контроллеров, которые условно можно назвать High-End и стандарт. Высокопроизводительные и гибкие контроллеры FX3U, FX3UC, а также универсальные компактные контроллеры для широкого класса задач управления FX3G, FX3GE, FX3S и FX3GC.
| Характеристики | FX3S | FX3G | FX3GE | FX3U | FX3UC |
|---|---|---|---|---|---|
| Количество I/O | 14 / 20 / 30 | 14 / 24 / 40 / 60 Макс: 256 с СС-Link: 256 | 24 / 40 Макс: 256 с СС-Link: 256 | 16 / 32 / 48 / 64 / 80 / 128 Макс: 256 с СС-Link: 384 | 16/32/64/96 Макс: 256 с СС-Link: 384 |
| Подключение | Винтовая колодка | Винтовая колодка | Винтовая колодка | Винтовая колодка | Разъём |
| Источник питания | АС, DC | АС, DC | АС, DC | АС, DC | DC |
| Тип входов DC24V | Sink/Sourсe | Sink/Sourсe | Sink/Sourсe | Sink/Sourсe | |
| Тип выходов | Реле/Транзистор | Реле/Транзистор | Реле/Транзистор | Реле/Транзистор | Транзистор (положительная логика) |
| Память программ | 4k шагов EEPROM | 32k шагов EEPROM | 32k шагов EEPROM | 64k шагов EEPROM | 64k шагов RAM (внутренняя), заменяемая FLROM для простой смены программы |
| Время обработки одной логической инструкции | 0,21 мкс | 0,21 мкс или 0,42 мкс | 0,21 мкс или 0,42 мкс | 0,065 мкс | 0,065 мкс |
| Часы реального времени | Встроенные | Встроенные | Встроенные | Встроенные | Встроенные |
| Батарея | - | Опция | Опция | Встроенная | |
| Коммуникационные порты | USB, RS-422 | USB, RS-422 | Ethernet, USB, RS-422 | RS-422, (USB, RS-232 опционально) | RS-422, (USB, RS-232 опционально) |
| Высокоскоростной счётчик | 1 Phase 60kHz: 6ch 2 Phase 30kHz: 3ch | 1 Phase 60kHz: 6ch 2 Phase 30kHz: 3ch | 1 Phase 60kHz: 6ch 2 Phase 30kHz: 3ch | 1 Phase 100kHz: 6ch, 10kHz: 2ch 2 Phase 50kHz: 2ch | 1 Phase 100kHz: 6ch, 10kHz: 2ch 2 Phase 50kHz: 2ch |
| Позиционирование | 2 Оси / 100кГц | 14/24 I/O type: 2 Оси / 100кГц 40/60 I/O type: 3 Оси / 100кГц | 24 I/O type: 2 Оси / 100кГц 40/60 I/O type: 3 Оси / 100кГц | 3 Оси / 100 кГц | |
| Аналоговые модули FX3 | 2 | 2 | 2 | 4 | 4 |
| Встроенные аналоговые входа | - | - | 2 AD/1DA | - | |
| Слот расширения | 1 | 14/24 I/O type: 1 40/60 I/O type: 2 | 14/24 I/O type: 1 40/60 I/O type: 2 | 1 | |
| Специальные адаптеры | 2 | 14/24 I/O type: 2 40:60 I/O type: 4 | 2 | 10 | 6 |
| Кассета памяти | √ | √ | √ | √ | |
| Дисплей | - | √ | √ | √ | |
| CC-Link V2 | - | √ | √ | √ | |
| SSCNET III | - | - | - | √ |
- Широкие возможности применения - благодаря поддержке широкого диапазона электропитания контроллеры FX могут использоваться по всему миру
- Соответствие на международном уровне - контроллеры MELSEC FX соответствуют всем основным международным промышленным и морским стандартам
- Гибкие решения - базовый модуль можно дополнить модулями расширения и специальными функциональными модулями, собрав систему, точно удовлетворяющую потребностям определённой прикладной задачи
- Простое программирование - сложные функции можно объединить и выполнить, как одну команду
- Скорость – семейство FX всегда устанавливало новые стандарты быстродействия (FX3U: 0,065 мкс на логическую команду).
- Совместимость - четыре линейки в семействе FX - различные и независимые продукты, но они полностью совместимы друг с другом
ПЛК серии FX снятые с производства
Надежные, зарекомендовавшие себя с лучшей стороны компактные контроллеры серий FX1/FX2N, проданные в количестве более 6 млн штук. Приведенная ниже справочная информация поможет подобрать замену данных контроллеров на современные серии - FX3, FX5.
| Характеристики | FX1S | FX1N | FX2N | FX2NC |
|---|---|---|---|---|
| Питание | 100 - 240 В (AC) 24 В (DC) | 100 - 240 В (AC) 12 - 24 В (DC) | 100 - 240 В (AC) 24 В (DC) | 24 В (DC) |
| Количество входов | 6 / 8 / 12 / 16 | 8 / 14 / 24 / 36 | 8 / 16 / 24 / 32 / 40 / 64 | 8 / 16 / 32 / 48 |
| Количество выходов | 4 / 6 / 8 / 14 | 6 / 10 / 16 / 24 | 8 / 16 / 24 / 32 / 40 / 64 | 8 / 16 / 32 / 48 |
| Типы выходов | Реле/Транзистор | |||
| Время цикла / логическая команда | 0,55–0,7 мкс | 0,55–1 мкс | 0,08 мкс | 0,08 мкс |
| Память | 2000 шагов EEPROM (внутренняя) | 8000 шагов EEPROM, возможно расширение кассетами EEPROM/EPROM | 8000 шагов RAM (внутренний) 4000 шагов EPROM/EEPROM кассеты (опциональн.), 16000 шагов RAM кассеты (опциональн.), 16000 шагов EEPROM кассеты (опциональн.) | 8000 шагов RAM (внутренний) 4000 шагов EPROM/EEPROM кассеты (опциональн.), 16000 шагов RAM кассеты (опциональн.), 16000 шагов EEPROM кассеты (опциональн.) |
| Размеры (Ш х В х Г) в мм | 60–100 x 90 x 49 | 90–175 x 90 x 75 | 130–350 x 90 x 87 | 35–86 x 90 x 87 |
