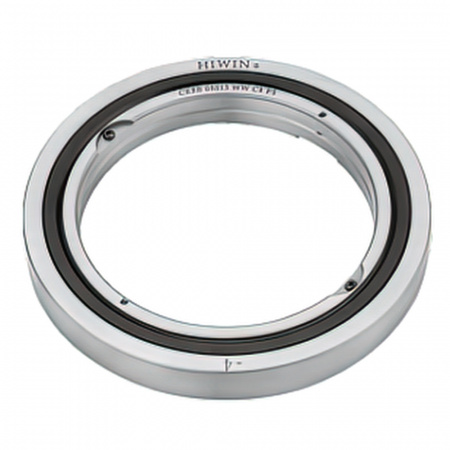

Перекрёстно-роликовый подшипник CRBB09020WWC8P5

Подшипники HIWIN с перекрестными роликами состоят в основном из наружного кольца, внутреннего кольца и ряда роликов и прокладок. Ролики лежат между внутренним кольцом и наружным кольцом. Между роликами размещена прокладка, предотвращающая взаимное трение и уменьшающая сопротивление крутящему моменту при вращении. Кроме того, поверхность ролика и дорожка качения находятся в линейном контакте. Когда подшипник загружен, область нагрузки будет очень большой. Таким образом, упругая деформация будет меньше, а срок службы подшипника увеличится. Каждый ролик в роликоподшипнике с перекрестными роликами пересекается под углом 90°, что позволяет распределить нагрузку одновременно с нескольких направлений.

HIWIN предлагает следующие шесть типов роликоподшипников с перекрестными роликами, определяемых следующим образом: тип с разъемным наружным кольцом (CRBA), тип с разъемным внутренним кольцом (CRBB), тип с высокой жесткостью (CRBC), с разъемным наружным кольцом и монтажными отверстиями (CRBD), повышенной жесткости с монтажными отверстиями (CRBE) и индивидуального типа (CRBX). Тип с разъемным наружным кольцом подходит для вращения внутреннего кольца. Тип с разъемным внутренним кольцом подходит для вращения внешнего кольца. Тип высокой жесткости подходит для вращения как внутреннего кольца, так и внешнего кольца. Для облегчения сборки можно использовать монтажные отверстия. Индивидуальный тип может быть изменен в соответствии с требованиями заказчика. Подшипники с перекрестными роликами обладают высокой жесткостью и высокой точностью вращения, что может широко использоваться в управлении промышленной автоматизацией, робототехнике, станках, инспекционных и медицинских устройствах.
