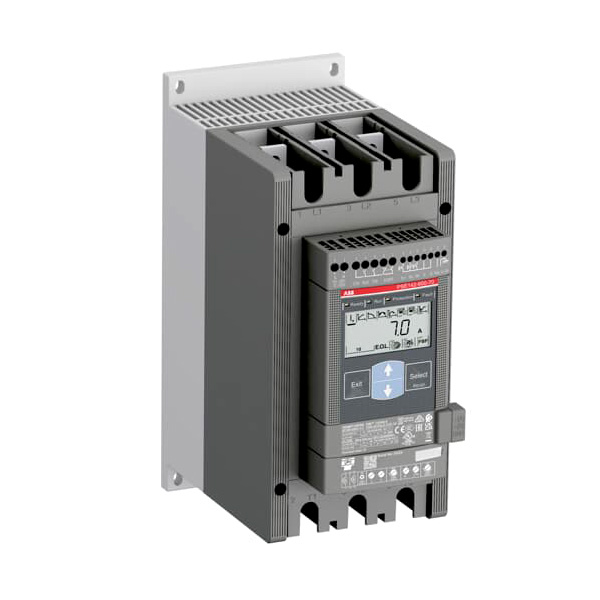

Устройство Плавного Пуска Softstarter PSE142-600-70 75кВт 142А [1SFA897110R7000]
Артикул: 1SFA897110R7000
COM_VIRTUEMART_PRODUCT_NOSTOCK
Номинальный рабочий ток: 142A.
Номинальная мощность: 75кВт.
Номинальное рабочее напряжение: 208–600 В АС.
Номинальное напряжение питания цепи управления: 100–240 В АС, 50/60 Гц.
Встроенный байпас
Номинальная мощность: 75кВт.
Номинальное рабочее напряжение: 208–600 В АС.
Номинальное напряжение питания цепи управления: 100–240 В АС, 50/60 Гц.
Встроенный байпас
Пуск и останов с линейным изменением напряжения и с функцией управления крутящим моментом.
Двухфазное управление.
Ограничение тока.
Толчковый пуск.
Дисплей с подсветкой и символьным отображениемВозможность подключения выноснойпанели управления со степенью защиты IP66 (опция).
Встроенный интерфейс для подключения к Modbus RTUВозможность подключения к промышленной шине FieldBus с использованием адаптера FieldBusPlug.
Аналоговый выход для отображения тока двигателя.
Электронная защита от перегрузки.
Защита от недогрузки.
Защита от блокировки ротора]
Устройство плавного пуска Softstarter PSE142-600-70 используется для подключения электродвигателя мощностью до 75кВт при 400В (ток 142А). Софтстартеры серии PSE разработаны для применения в отраслях водоснабжения и водоотведения и являются оптимальным решением для насосного оборудования. Устройство имеет необходимые функции защиты и встроенный байпас при очень компактных габаритных размерах. Возможно подключение к промышленной шине или удаленное управление с внешней панели.
| Технические характеристики | PSE142-600-70 | |
| ном. напряжение изоляции Ui | 600 В | |
| ном. рабочее напряжение и. | 208-600 В +10 %/-15 % | |
| ном.напряжение питания цепи управления Ut | 100-250 В +10 %/-15 %, 50/60 ГЦ ±10% | |
| ном. рабочее напряжение цепи управления ис | Внутреннее 24 в DC | |
| пусковая способность при I. | 4 x le за 10 с | |
| Количество пусков в час | 10 | |
| Допустимая перегрузка | Класс перегрузки | 10 |
| Температура окружающей среды | Эксплуатация | от -25 до +60 С° |
| Хранение | от -40 до +70 °C | |
| Макс, высота над уровнем моря | 4000 м | |
| Степень защиты | Силовая цепь | IР00 |
| Цепи питания и управления | IP20 | |
| Силовая цепь | Встроенный байпас | Да |
| Система охлаждения: с вентилятором (регулирование от термостата) | Да | |
| Интерфейс управления | Дисплей | 4-разрядный 7-сегментный с символами, с подсветкой |
| Клавиатура | 2 кнопки выбора и 2 кнопки навигации | |
| Основные настройки | Ном. ток | Зависит от типоразмера |
| Время разгона при пуске | 1-30 с | |
| Время останова | 0-30 с | |
| Опорное напряжение | 30-70% | |
| Ограничение тока | 1,5-7хIe | |
| Управление крутящим моментом для пуска | Да/нет | |
| Управление крутящим моментом для останова | Да/нет | |
| Толчковый пуск | Выкл., 30-100% | |
| Сигнальные реле | Кол-во сигнальных реле | 3 |
| К2 | Статус устройства «В работе» | |
| КЗ | Статус устройства «Выход на ном. режим (байпас)» | |
| К1 | Сигнализация события/отказа | |
| Ном. рабочее напряжение и. | 100-250 В АС/DC 24В | |
| Номинальный тепловой ток lu | 3А | |
| Номинальный рабочий ток 1апри АС-15 (и, = 250 В) | 1,5 А | |
| Аналоговый выход | Опорный выходной сигнал | 4-20 мА |
| Тип выходного сигнала | Ток [А] | |
| Масштабирование | Фиксированное: 1,2 х Ie | |
| цепь управления | Количество входов | 3 (пуск, останов, сброс неисправностей) |
| Сигнальные светодиодные индикаторь | «Вкл.»/«готов» (On/Ready) | Зеленый, мигание/свечение |
| «Работа»/«номинальный режим» (Run/TOR) | Зеленый, мигание/свечение | |
| Защита (Protection) | Желтый | |
| Неисправность (Fault) | Красный | |
| Функции защиты | Электронная защита от перегрузки | да (класс 10,20,30) |
| Защита от блокировки ротора | Да | |
| Защита от недогрузки | Да | |
| Подключение к промышленной шине | С помощью адаптера ABB FieldBusPlug | Да (опционально) |
| Встроенный протокол Modbus RTU | Да | |
